Các loại cảm biến can nhiệt cho lò nung:
- Nguyên lý: Nhiệt độ thay đổi cho ra sức điện động thay đổi ( mV).
+ Ưu điểm: bền, đo nhiệt độ cao.
+ Khuyết điểm: Nhiều yếu tố ảnh hưởng làm sai số, độ nhạy không cao.Thường dung trong lò nhiệt, môi trường khắt nghiệt, đo nhiệt nhớt máy nén. Có 4 kiểu chính: loại K và R ,S, B với những dải đo nhiệt độ khác nhau:
- Can nhiệt loại K : bằng sứ cho phép đo giới hạn 0-1200oc khi tới ngưỡng 1200oC thì cảm biến sẽ bị nổ hoặc cháy lõi bên trong .Khi dùng can nhiệt loại K tốt nhất chúng ta chỉ nên dùng từ 1000oC trở xuống để đảm bảo cảm biến hoạt động trong thời gian dài.
- Can nhiệt loại S: thang nhiệt độ 0-1350oC và 0-1600oC cho khả năng chịu nhiệt cao hơn so với can nhiệt loại K. Các lò nung có nhiệt độ tiệm cận 1200oC nên chọn loại can nhiệt loại S để cảm biến hoạt động tốt.
- Cảm biến nhiệt can sứ loại R: tương tự can S thì can nhiệt loại R có thang đo nhiệt độ 0-1600oC .Điểm khác biệt giữa can S và can R chính là thành phần plantinum của đầu dò nhiệt độ.
- Cảm biến can nhiệt loại B: đây là loại can nhiệt có khả năng đo tới 1700oC phù hợp cho các lò nung có nhiệt độ cao.

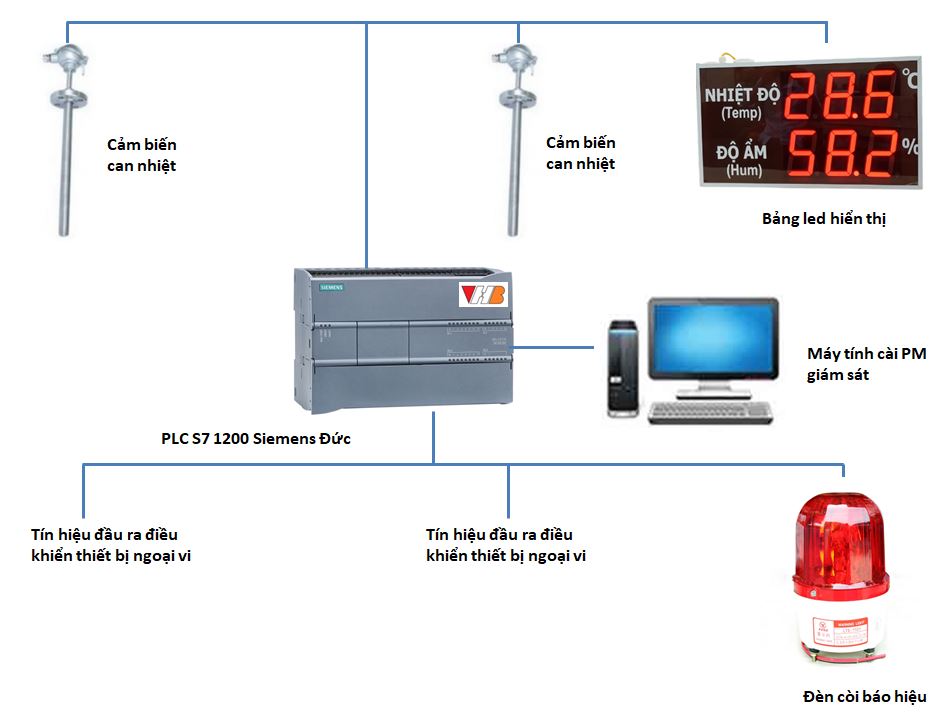

Bộ điều khiển trung tâm PLC S7 1200 Siemens – Đức
- PLC S7-1200 CPU 1211C có bộ nhớ làm việc 50KB work memory.
- PLC S7-1200 CPU 1212C có bộ nhớ làm việc 75KB work memory.
- PLC S7-1200 CPU 1214C có bộ nhớ làm việc 100KB work memory.
- PLC S7-1200 CPU 1215C có bộ nhớ làm việc 125KB work memory.
- PLC S7-1200 CPU 1217C có bộ nhớ làm việc 150KB work memory.
Phần mềm giám sát nhiệt độ
- Giám sát nhiệt độ theo thời gian thực
- Cài đặt ngưỡng cảnh báo và các ngưỡng điều khiển
- Cảnh báo khi nhiệt độ nằm ngoài ngưỡng cho phép
- Ghi log nhiệt độ theo thời gian thực, vẽ biểu đồ nhiệt
- Xuất báo cáo dạng file excel
